机架式Modem池USB接口安装说明

一、            Modem池正面

猫池正面有SIM卡插槽和设备电源开关，SIM卡插槽有两种，大卡和小卡。大卡就是刚购买的手机卡，芯片没有抠下来，小卡就是已经抠下来的芯片部分。

1.        SIM卡槽

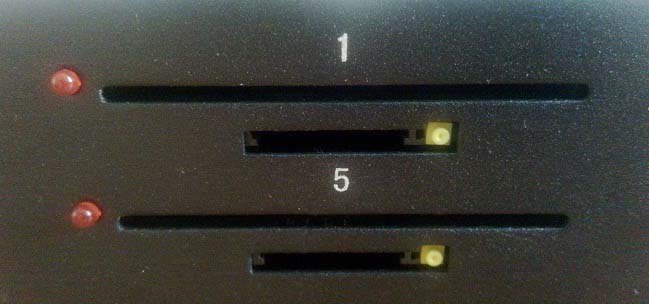

SIM卡槽分为8组，每一组分为大卡槽和小卡槽，大卡和小卡不能同时插入。

2.        插入大卡

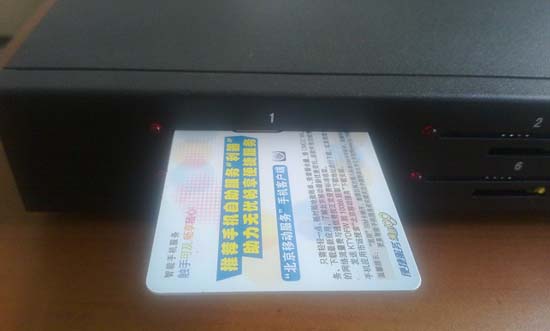

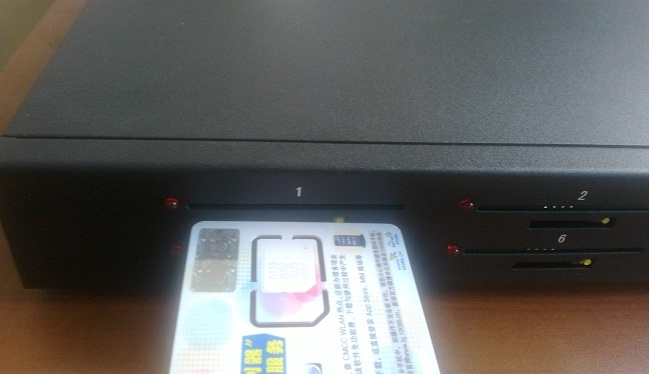

在设备正面比较宽的槽就是插大卡的，大卡插入的时候金属芯片朝下，一直往里面推直到推不动为止。

3.        插入小卡

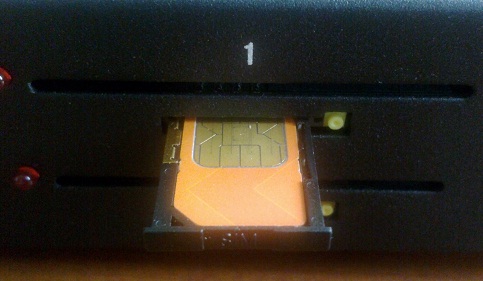

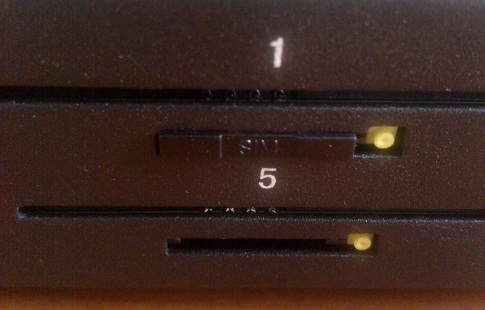

在小卡槽的右侧有个黄色的按钮，往里面按黄色的按钮会有个小卡托弹出，取出卡托并把SIM卡小卡放入到卡托中，SIM卡金属芯片朝上，重新插回到小卡槽当中，一直插入到推不动为止。

二、            设备背面

设备背面包括电源接口，天线接口和USB线接口。

1.        电源接口

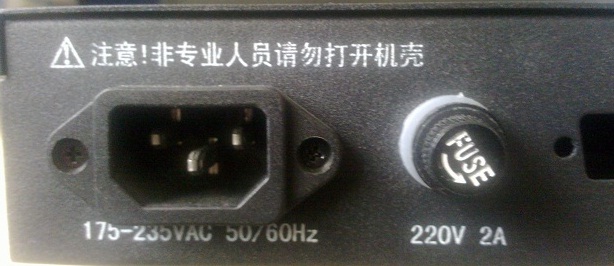

设备背面左侧是电源接口，电源输入电源是220V交流输入，使用配件包中的电源线插入电源接口即可。电源接口右侧是保险，一般可不动，如果发现异常比如设备不加电，可查看保险丝是否完整。

2.        天线接口

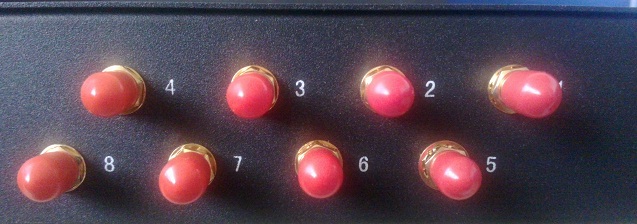

天线分上下两排，天线右侧有编号跟正面SIM卡槽的编号对应，如果有小红帽套着，在安装天线的时候要取得小红帽。

3.        USB接口

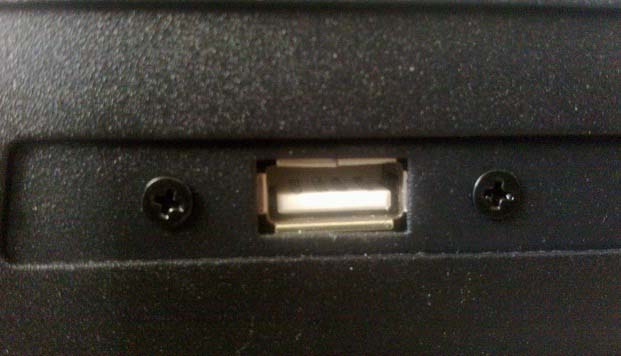

设备上提供的是USB母头接入，配件中有专门的USB连接线，一端连接设备，另外一端连接电脑。
